設備描述

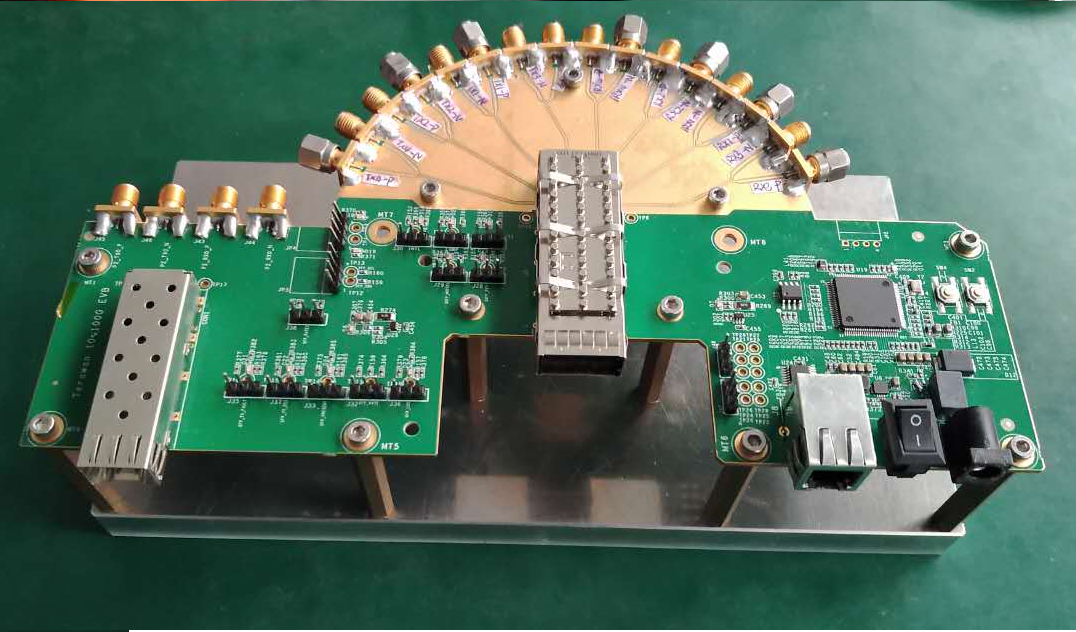

The Tera2101設備是10G/25G/40G/100G測試開發板，同時支持兩路光模塊測試開發功能：第一路40G/100G QSFP+/QSFP28的光模塊，第二路是10G/25G SFP+/ SFP28的光模塊。
每個RF接口均可支持10G/11G/12G/14G/22G/24.3G/25.7G/28.05Gb/s速率, 主要用于10GE/16GFC/25GE/40GE/CPRI/100GE/128GFC光模塊/AOC開發測試，配合Tera2100-OE模塊可以測試10G/25G光眼圖。
采用緊湊型機箱. 主要特性如下：
- 7~9V電源，并可通過網管和面板上的指示燈查看當前電源供電情況；
- 第一路40G/100G QSFP+/QSFP28的光模塊支持4路 10G~28Gb/s RF接口;
- 第二路10G/25G SFP+/ SFP28的光模塊支持單路路 10G~28Gb/s RF接口;
- RF接口為K接頭，同時兼容SMA接頭
Tera2101 RF接口性能參數指標
|
參數名稱 |
最小值 |
典型值 |
最大值 |
單位 |
備注 |
|
數據速率 |
9 |
|
30 |
Gb/s |
|
|
供電電源 |
5 |
8.5 |
9 |
V(DC) |
|
|
整機功耗 |
|
|
2 |
W |
|
|
工作溫度 |
-5 |
|
55 |
oC |
|
|
貯存溫度 |
-10 |
|
70 |
oC |
|
|
濕度 |
5 |
|
90 |
% |
Non-Condensing |
|
RF接口 |
K（2.92mm），兼容SMA |
|
|||
操作界面

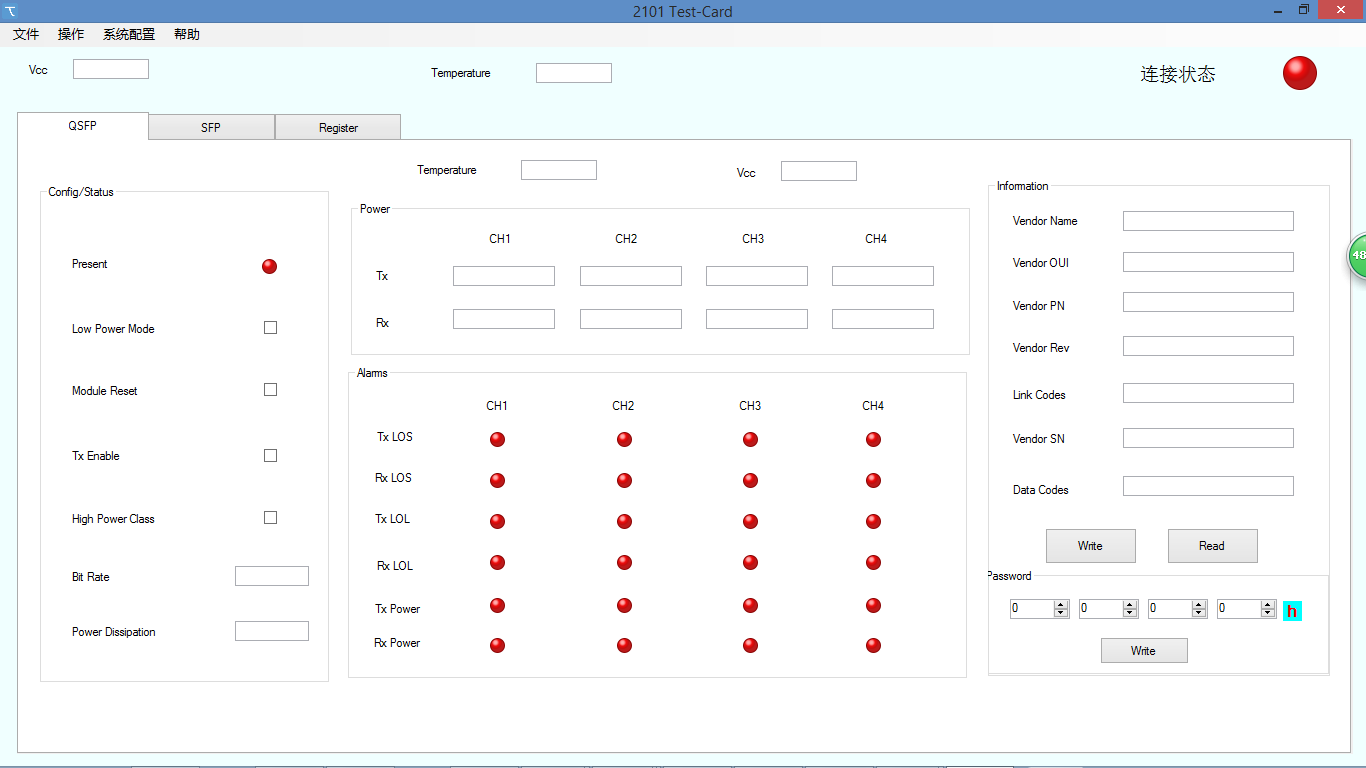

誤碼儀由PC機控制，模塊界面如下：
