產品描述

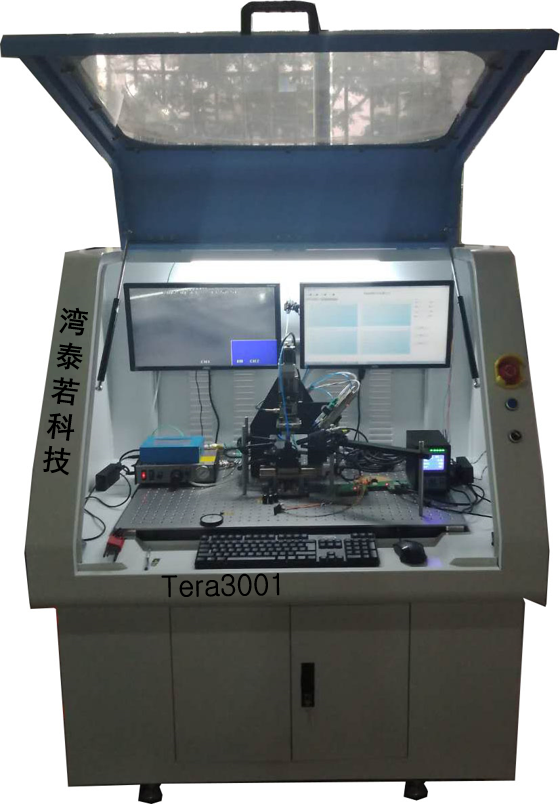

 Tera3001 多通道自動耦合平臺為10G/25G/40G/100G/120G/200G 光模塊及USB3.0，HDMI高速光學收發器提供智能自動光學耦合平臺, 主要用于Chip On Board（COB）光收發一體模塊的光學透鏡自動耦合提供提供單通道，雙通道，四通道，八通道，十二通道，二十四通道的光學透鏡與光源的自動耦合，自動點膠，自動UV固化功能。

        Tera3001 多通道自動耦合平臺耦合效率高，穩定性高， UPH高（具體數據依客戶設計而定）。提供一鍵式防撞保護功能，防護防紫外保護功能。

功能簡介

Tera3001 自動耦合平臺為多通道光模塊智能化自動測試平臺, 主要用于單通道，雙通道，四通道，八通道，十二通道，二十四通道的光學透鏡與光源的自動耦合，自動點膠，自動UV固化功能?？筛鶕?jù)客戶定制任意通道光學透鏡與光源的耦合：

（一）多通道自動耦合：

1、發射端單獨耦合：單通道耦合，雙通道耦合，四通道耦合，十二通道耦合；

2、接收端單獨耦合：單通道耦合，雙通道耦合，四通道耦合，十二通道耦合；

3、發射和接收端集成耦合：雙通道耦合，八通道耦合，二十四通道耦合；

（二）主要功能：

1、自動對光精密耦合；     2、自動多位置點膠；

3、自動UV固化；             4、自動防撞保護

5、自動紫外保護；           6、友好操作界面

操作界面

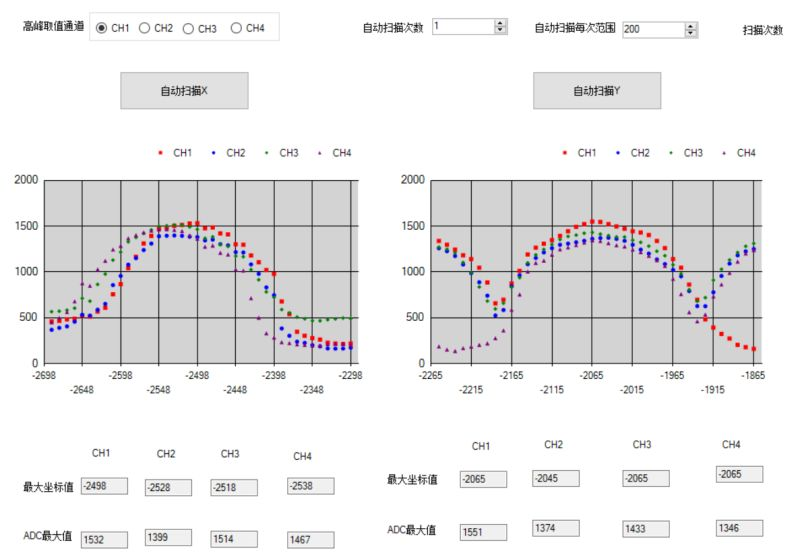

Tera3001軟件平臺友好操作界面如下（顯示3通道和4通道兩幅圖）。

COB自動化耦合優勢

1. 操作簡單，界面友好。任意一位操作工只需10分鐘的培訓，既可快速上手進行工作。工廠人員的快速流動對產品質量不會有任何影響，大大減少對人的依賴性。

2. 產品一致性高。任意一位操作工生產的模塊一致性高，產品質量不會出現大的波動。

 3. 高產能、高直通率高。耦合焊接時間低至30秒（HDMI），SR4 低至75s（黏膠方式和UV時間不同則有相應變化），實際產能每小時大于100個（HDMI）。直通率有較大優勢。

4. 效率高。每個機臺（操作工）可以運行2臺設備或3臺設備，每個工位每小時產量可達至少300pcs，HDMI每工位每天可達 6kpcs產量，SR4每工位每天可達 2.5Kpcs產量。大大減少對人員需求。

5. 質量可控，過程可以回溯。提供產品制造數據庫，每個模塊的耦合數據，每個模塊都有標簽，可追溯回源整個生產制造過程，做到質量可控。
