設備描述
TSCQ1012 設備是40GE/44.3G/56G/100G誤碼儀老化系統，同時支持8路光模塊測試開發功能：40G/100G QSFP+/QSFP28的光模塊，主要用于40GE/CPRI/64GFC/100GE/128GFC光模塊/AOC開發測試。
采用開放性機箱，主要特性如下：
- 雙路7~9V電源，相互備份，面板上的指示燈查看當前電源供電情況；
- 靈活的主從模塊式架構設計：一套主板+多套子板模式；
- 最多可支持4套子板模塊，即最多支持8路QSFP+/QSFP28的光模塊；
- 每路光接口均支持40GE/CPRI/64GFC/100GE/128GFC業務速率。
RF 接口性能參數指標
|
參數名稱 |
最小值 |
典型值 |
最大值 |
單位 |
備注 |
|
數據速率 |
9 |
|
30 |
Gb/s |
|
|
供電電源 |
5 |
8.5 |
9 |
V(DC) |
|
|
整機功耗(無光模塊) |
|
15 |
20 |
W |
系統最大支持 150W |
|
整機功耗(滿配置光模塊) |
30 |
|
65
|
W |
備注1 |
|
工作溫度 |
-10 |
|
85 |
oC |
|
|
貯存溫度 |
-10 |
|
70 |
oC |
|
|
濕度 |
5 |
|
90 |
% |
Non-Condensing |
|
模塊接口 |
QSFP+ / QSFP28封裝格式 |
|
|||
備注： 滿配置光模塊的最小功耗值：系統配置8路40G SR4模塊測試功耗；
滿配置光模塊的最大功耗值：系統配置8路100G LR4模塊測試功耗。

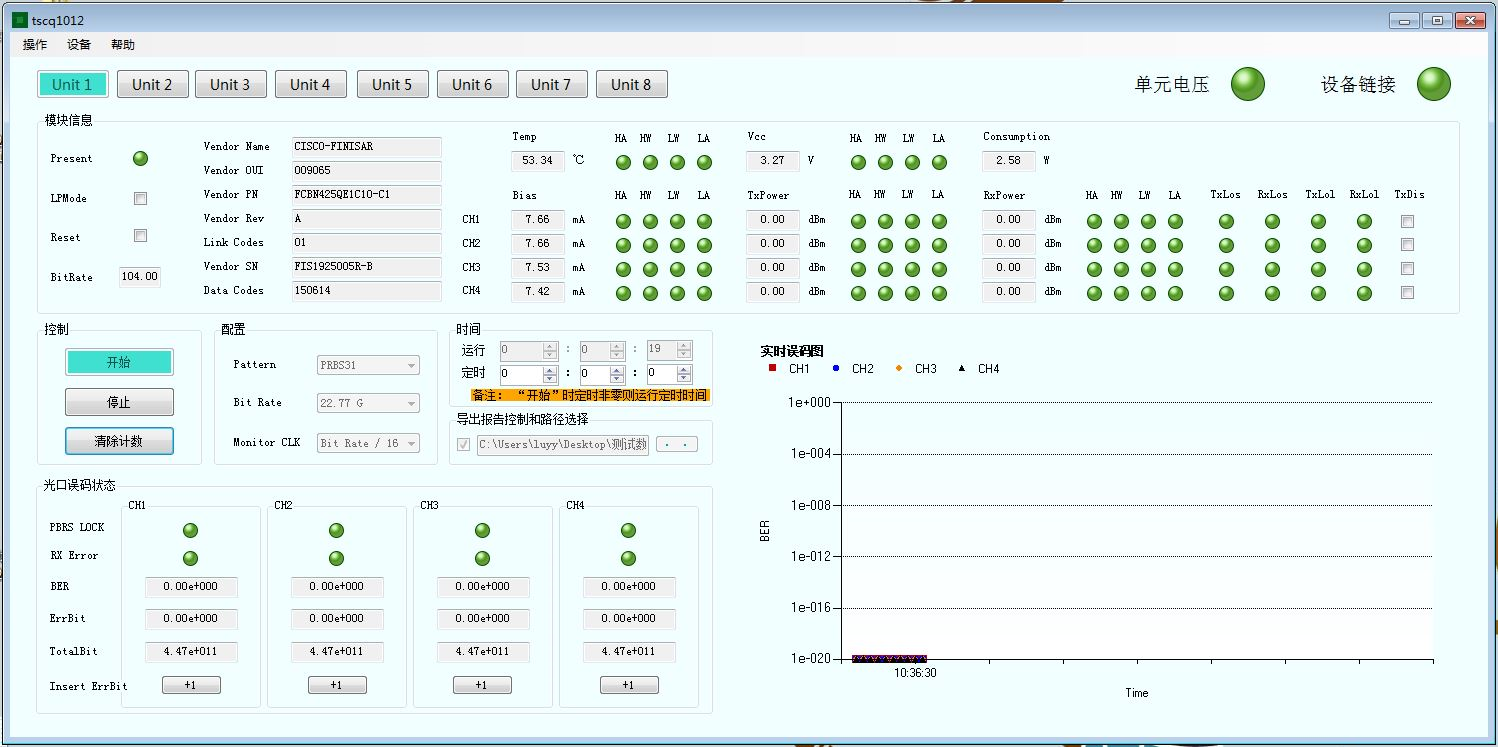

操作界面
誤碼儀由PC機控制，模塊界面如下：
